Descrição
Combine o CTX10 com sensores de gás combustível para criar um detector de gás independente.
Características
- Interruptor magnético de calibração/reinicialização integrado para capacidade de calibração não intrusiva.
- Compatível com sensores catalíticos Det-Tronics de corrente constante.
- Substituição direta em campo para transmissores Det-Tronics Modelo 505.
- O nível atual indica a condição de falha e o modo de calibração.
- Verificação da sensibilidade do sensor
- Adequado para uso em uma ampla variedade de aplicações de detecção de gases combustíveis.

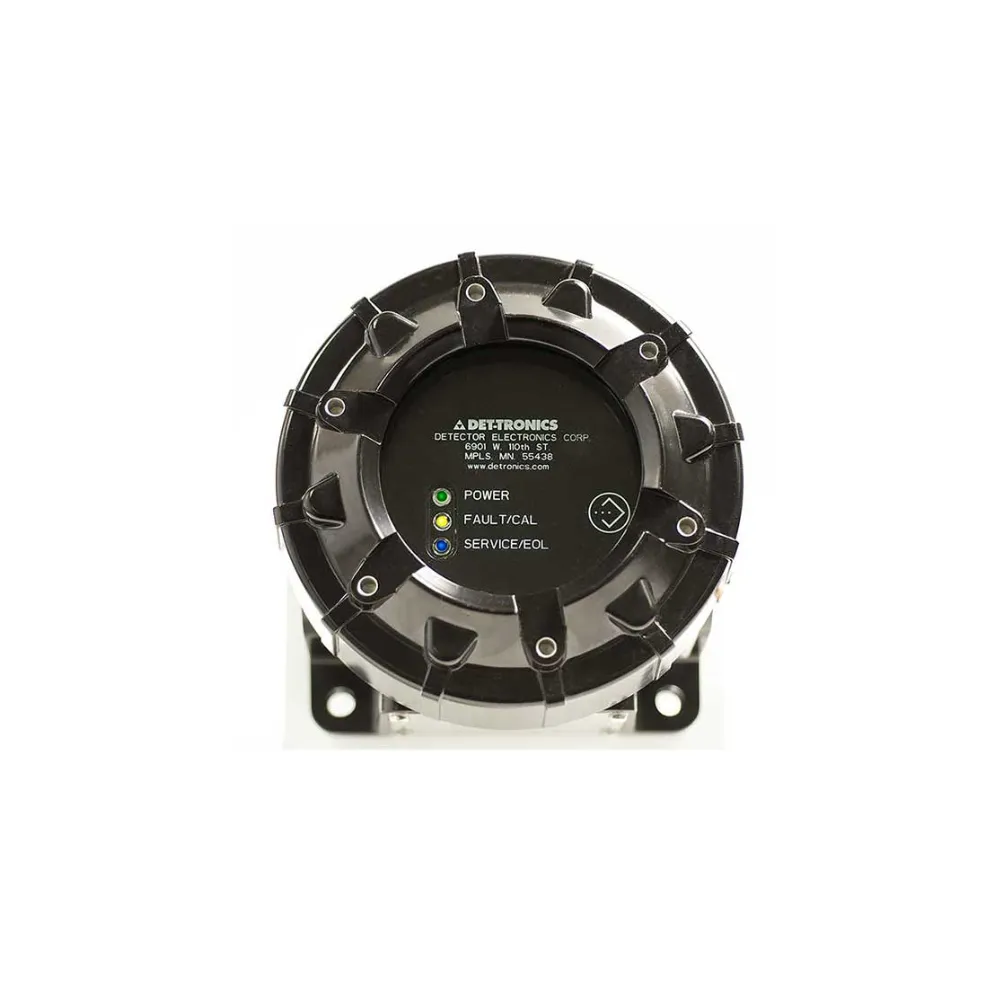

- Disponível em aço inoxidável 316 e alumínio com revestimento epóxi preto (mostrado na imagem).
- Caixa de junção à prova de explosão disponível em alumínio ou aço inoxidável.
| Item | Especificação |
|---|---|
| Tensão de entrada | Tensão nominal de 24 Vcc, com faixa de operação de 18 a 30 Vcc. A ondulação não pode exceder 0,5 Volts pico a pico (PP). |
| Consumo de energia | 4,0 watts máximo. |
| Corrente de inicialização máxima | Consumo inferior a 0,5 ampere por menos de 0,2 segundos com entrada de 10 Vcc e inferior a 0,2 ampere por menos de 0,2 segundos com entrada de 24 Vcc. |
| Corrente de saída | Saída linear de 4 a 20 mA. |
| Nível de corrente | Falha de calibração: 1,6 mA. Outras falhas: 1,0 mA. Modo de calibração: 2,0/2,2 mA no modo Infiniti, 3,4 mA no modo 505. |
| Indicação visual | Três LEDs fornecem indicação visual de status diretamente no dispositivo. |
| Cor | Função / Indicação |
|---|---|
| Verde | Poder |
| Amarelo | Calibração, Falhas |
| Azul | Fim da vida |
Documentos de suporte
Escolha o item e clique para baixar.
Manuais de instruções
Transmissor de gás combustível modelo CTX10 – Instruções
Transmissor de gás combustível modelo CTX10 – Instruções de segurança
Fichas de especificações do produto
Transmissor de gás combustível modelo CTX10 – Especificações
